独自のパッケージ「Techno Block」を採用
2in1 高速ダイオードモジュール

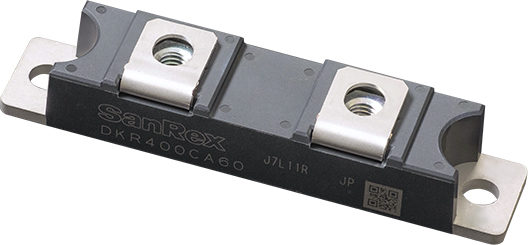

DKR400CA60
当社は、高速ダイオードチップに、独自のパッケージ「Techno Block※」を組み合わせることで、優れた長期信頼性、高温動作および小型・軽量化を実現しました。
- ※
- はんだ接合で金属とチップを挟み込む構造に、トランスファーモールド工法を組み合わせたパッケージ。接続するためにワイヤボンディング技術を使用しないことで、長期信頼性の向上と小型化を実現。Techno Blockは当社の商標です。
特長
独自のパッケージ「Techno Block」を採用することで、

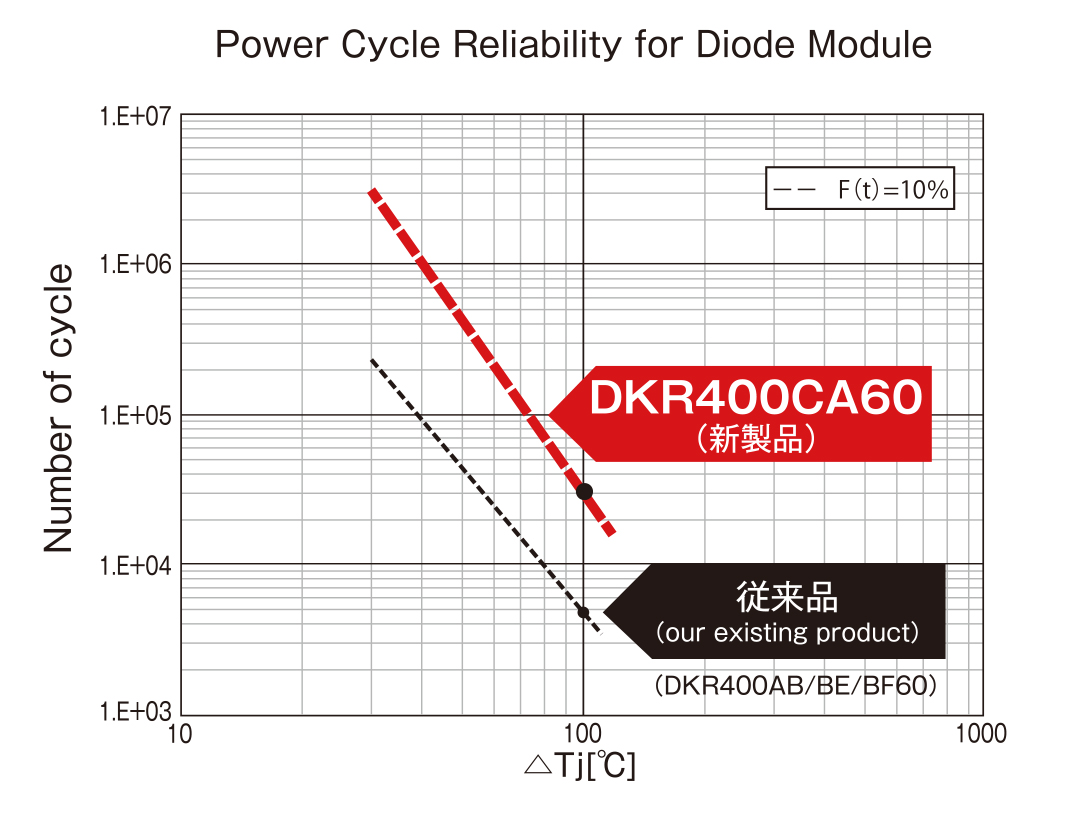

- 現行比5倍以上の高いパワーサイクル耐量を実現(@△Tj=100℃)
- 小型軽量化と高温（Tj＝150）での動作が可能に
用途
- 溶接機
- プラズマ切断機
- めっき装置
最大定格
特にことわらない限りTj=25℃
| 項目 | 記号 | 単位 | 定格値 | |
|---|---|---|---|---|
| ピーク繰返し逆電圧 | VRRM | V | 600 | |
| 直流逆電圧 | VR(DC) | V | 480 | |
| 項目 | 記号 | 単位 | 定格値 | 条件 | |
|---|---|---|---|---|---|
| 平均順電流 | モジュール当り | IF | A | 400 | DC Tc=105℃ |
| 1素子当り | 200 | DC Tc=105℃ | |||
| サージ順電流 | IFSM | A | 5100/5600 | 50/60Hz 正弦半波1サイクル,波高値,非繰返し | |
| 電流二乗時間積 | I2t | A2s | 130000 | 1サイクルサージ順電流に対する値 | |
| 動作接合部温度 | Tj | ℃ | -40～+150 | - | |
| 保存温度 | Tstg | ℃ | -40～+125 | - | |
| 締付トルク | 取付（M6) | - | N・m | 4.7 | 推奨値2.5～3.9 |
| 端子（M6） | 4.7 | 推奨値2.5～3.9 | |||
| 質量 | - | g | 71 | - | |
電気的特性
特にことわらない限りTj=25℃
| 項目 | 記号 | 単位 | 規格値 | 条件 | |||
|---|---|---|---|---|---|---|---|
| 最小 | 標準 | 最大 | |||||
| 逆電流 | IRRM | mA | - | - | 200 | Tj=125℃ ピーク繰り返し逆電圧において単相半波 |
|
| 順電圧 降下 |
モジュール当り | VFM | V | - | 1.40 | 1.60 | IFM=400A, 瞬時測定 |
| 1素子当り | - | 1.40 | 1.60 | IFM=200A, 瞬時測定 | |||
| 逆回復 時間 |
モジュール当り | trr | ns | - | 120 | 200 | IF=400A, -di/dt=400A/μs |
| 1素子当り | - | 120 | 200 | IF=200A, -di/dt=200A/μs | |||
| 熱抵抗 | 1素子当り | Rth(j-c) | ℃/W | - | - | 0.14 | 接合部 - ケース間 |
