電力調整器 Electric Power Regulator
ネットワークに対応した高機能ユニット
当社のサイリスタ式電力調整器は、その操作性や信頼性の高さにより各方面で広く御利用いただいています。当社では電力制御の核となるパワー半導体・サイリスタ素子から開発・製造を一貫して行っており、長年にわたり高信頼性の電力調整器を提供し、御愛顧いただいてまいりました。長年の実績をもとに開発された高機能型「UFシリーズ」では、主回路部に当社製のサイリスタモジュール(絶縁型)を採用し小型軽量化。多数のユニットを制御盤に実装する際の実装密度を高めました。制御回路部にはデジタル制御方式を採用。多彩な保護機能とオプション機能を搭載し、大幅な性能向上を実現しました。また、汎用型のSPUシリーズも制御性能を向上してお届けします。

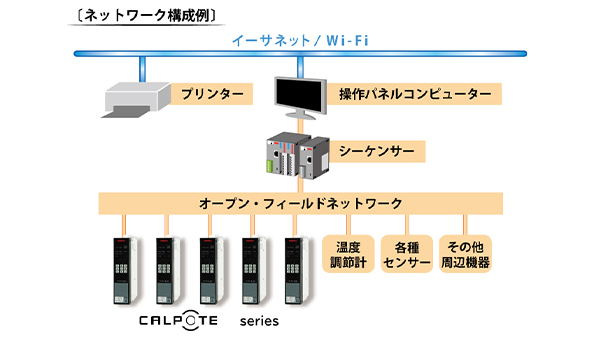

オープンフィールドネットワーク対応
当社の製品には、CC-Link等のオープンネットワーク通信を業界で先駆けて搭載しました。この機能により、パソコンやPLCなどの制御機器と相互に接続ができ、メカとのマッチングも容易です。RS232C等の専用通信により面倒なプログラム開発や専用基板が不要です。(一部の機種で対応できないものがあります。)
- オプション機能として各ユニットに通信ユニットを接続することにより同一ケーブルに最高63台のユニットを接続することができます。
- 出力電圧・電流・電力のモニタおよび信号の設定をパソコンより行うことができます。
ヒーター制御盤の製作も可能
板金からブスバー、ハーネスまでの製造力を保有した一貫工場の強みを活かして、電力調整器の周辺回路や多数のユニットを一体にすることで構成されるヒーター制御盤の製作も行っています。
仕様
入力仕様 | 相数 | 単相、三相 |
---|---|---|
電圧 |
100V系(100/110/120V±10%) 200V系(200/220/254V±10%) 400V系(380/400/440/460/480V±10%) ※制御電源 AC200/220V |
|
周波数 | 50/60Hz±5% | |
出力仕様 | 電流 |
25/35/50/75A(自冷) 100/150/250/350/450A(風冷) 600/800/1200A(準標準/風冷) |
使用環境 | 周囲温度 | 動作:-10〜50℃ 保存:-20〜70℃ |
相対湿度 | 30~90%RH | |
雰囲気 | 腐食性ガス・粉塵・振動がないこと | |
絶縁耐力 | 絶縁耐圧 |
AC2000V/min(100・200V系) AC2500V/min(400V系) |
絶縁抵抗 | 20MΩ以上(DC500Vメガ) | |
制御方式 | 位相制御 サイクル制御(連続式、間欠式) | |
制御入力 |
(1)ON/OFF信号 設定温度より低くなった時、ONとなる接点 (2)電流信号 DC4~20mA(ユニット入力抵抗250Ω) (3)電圧信号 DC1~5V、DC0~5V(ユニット入力抵抗13KΩ) (4)その他の電流信号および電圧信号(信号変換器が必要) |
|
起動停止方式 | ソフトスタート/ダウン方式 (標準0.5秒、表示パネルにて任意設定可能) | |
電流制限 | 定格電流の50~110%設定可能(位相制御のみ) | |
出力特性 |
直線特性±3% F.S(出力10~90%にて) 下点設定:出力電圧の最低値の設定 勾配設定:最大出力電圧の設定 |
|
保護 |
(1)過電流保護 (2)短絡保護 (3)過熱保護(定格100Aユニット以上) |
|
付属品 (本体1台当り) | 可変抵抗器×1pcs、ツマミ×1pcs |
カスタマイズもご相談ください
標準品をお客様独自のご使用条件にカスタマイズすることで、現場作業の効率を向上させる方法があります。
電源機器製造で長年培った当社の実績と経験で、お客様のご要望にお応えいたします。
