ニュース News

2022年4月27日 製品・サービス

SOT-227パッケージIGBTモジュール GSAシリーズを販売開始

当社はこのたび、SOT-227パッケージIGBTモジュールGSAシリーズの販売を2022年4月より販売いたします。
低Vce(sat)タイプと高速スイッチングタイプの2種類をラインアップすることで、お客様の幅広いご要望にお応えできるようになりました。

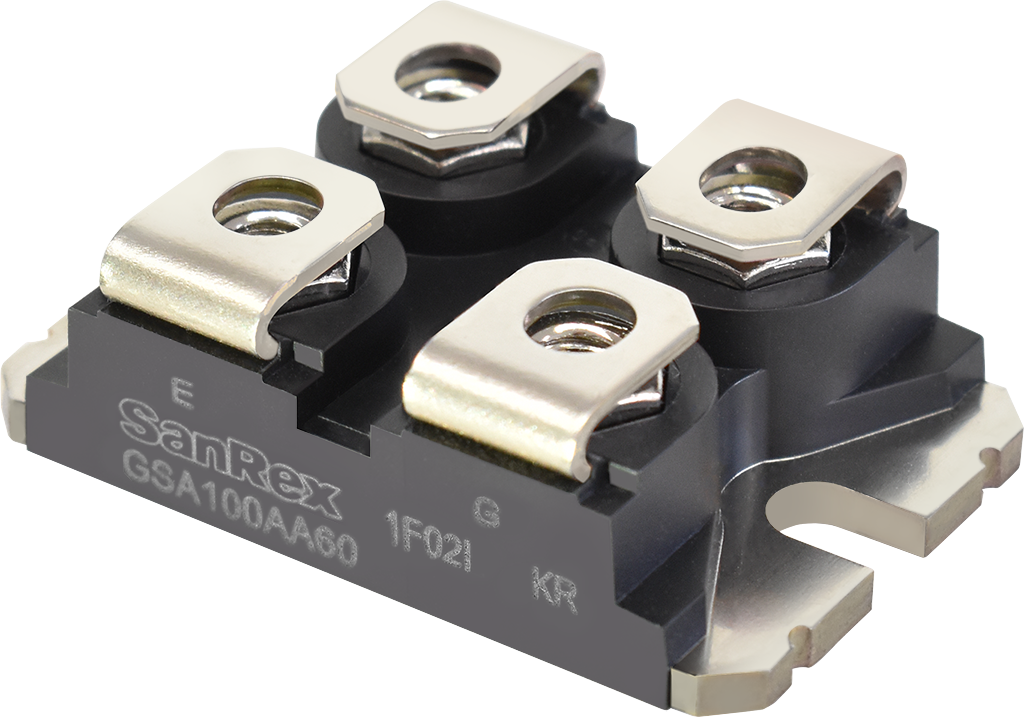

GSA100AA60_製品写真



【製品概要】

Tj(max): 150℃

Type IGBT FWD Rthj-c
℃/W
Fig
No.
Vᴄᴇꜱ
V
Vɢᴇꜱ
V
IC Vᴄᴇ(sat)
V
Vɢᴇ(th)
V
ton toff trr
A μs μs ns
GSA75AA120 1200 ±20 75 57 3.9 6.3 115 275 125 0.25(IGBT) 23
GSA100AA60 600 ±20 100 113 1.5 6.7 1260 8780 0.25 23



【特長】

  • 小型・高信頼性パッケージ
    ・ 小型、高信頼性のSOT-227標準パッケージ ・ ヒートシンクへの直接取り付けが可能 ・ 絶縁耐圧 2500V ・ RoHS対応

・・・・GSA100AA60・・・・

    • 低スイッチング周波数領域での低損失を追求
      ・当社独自の専用IGBTチップの採用により低Vce(sat)を実現(Tj=125℃ Vce(sat)1.21V Typ.))

【主な用途】
▶AC/DC TIG溶接機
▶UPS等のバイパスACスイッチ
▶表面処理用正逆反転パルス電源


・・・・GSA75AA120・・・・

    • 優れた高速性能(40~70kHz)
      ・高速性能に特化したIGBTチップを採用し、IGBTに合わせて最適設計した高速ダイオードを搭載

【主な用途】
▶溶接機/切断機
▶誘導加熱電源
▶スイッチング電源
▶無停電電源装置(UPS)


SOT-227パッケージの当社高速ダイオード(DBAシリーズ)との組合せにより搭載機器の小型化に貢献

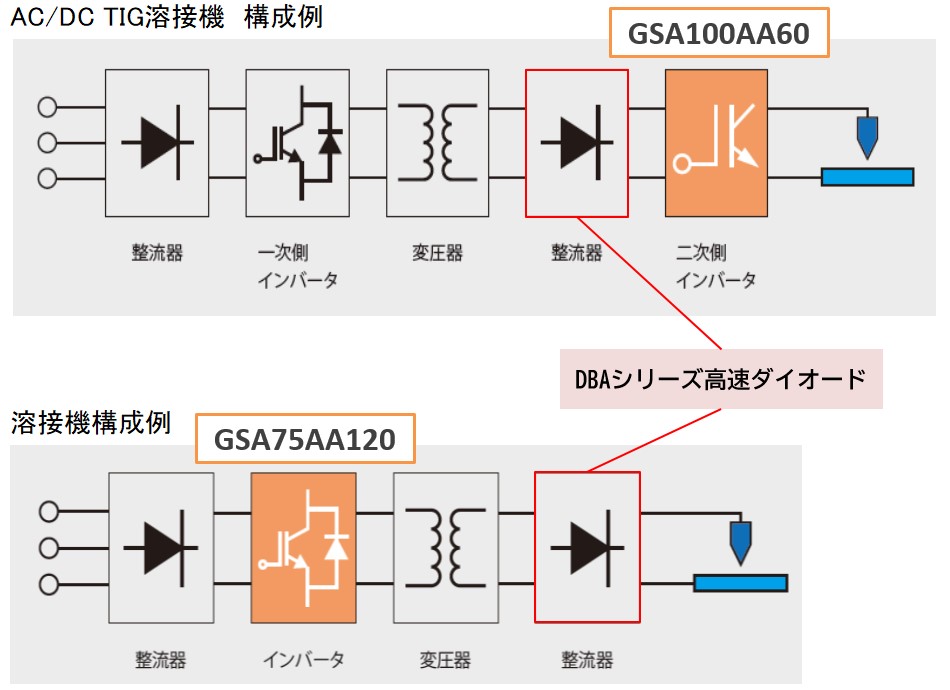

GSA構成例

【環境への配慮】

本製品はRoHS指令(2011/65/EUおよび(EU)2015/863)に準拠しています。
※ Restriction of the use of certain Hazardous Substances in electrical and electronic equipment.

【価格】

当社半導体営業部までお問い合わせください。


※本プレスリリースに記載されている内容は発表時点の情報です。予告なしに内容が変更となる場合もあります。何卒ご了承ください。
