MRM MRM

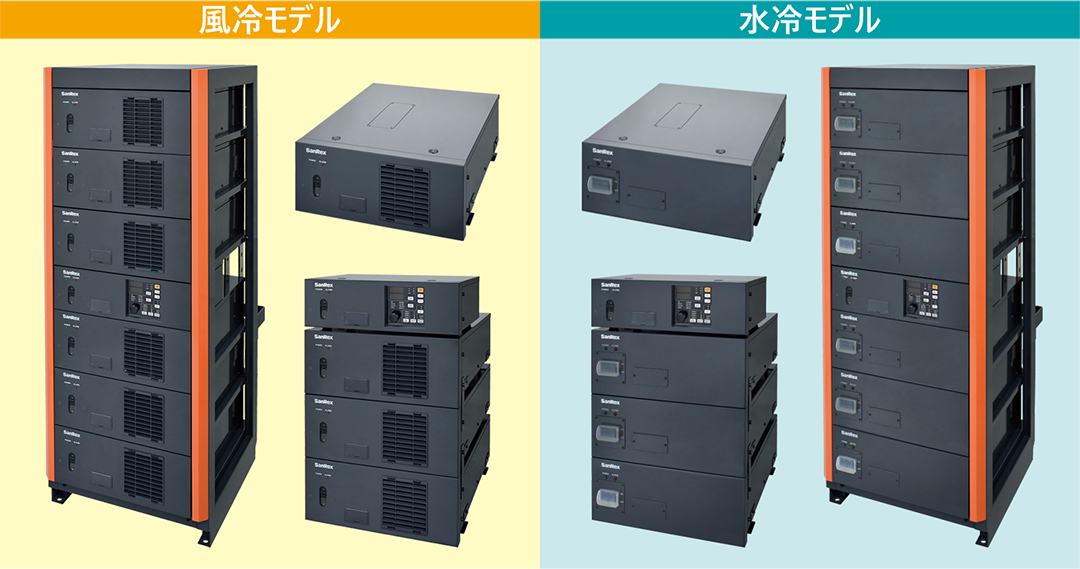

MRM：風冷モデル、水冷モデル

多様な出力電流に対応

パワーモジュールを並列接続（増設）することにより、様々な電流ニーズに対応。
ワールドワイド入力電圧に対応

入力電圧200V – 240V/ 380V – 480Vに対応。
北米・南米から日本、アジアまで幅広い国での使用が可能。
信頼性向上
- ファン異常が事前に確認でき、ライン稼働中の不意な出力停止を削減。
- 電子回路および主要部品を外気から遮断。
豊富な用途に対応

定電圧/ 定電流制御の設定ができ、様々な用途に対応可能。
他設備との連携や外部からのコントロールが可能

アナログ入出力、RS-485通信を標準装備し、オプションでオープンフィールドネットワークにも対応。
多様な波形出力に対応できる各種運転モードを搭載
標準で直流モード、パルス出力が使用可能。オプションでゴールドウェーブ（任意波形）モードも追加可能。

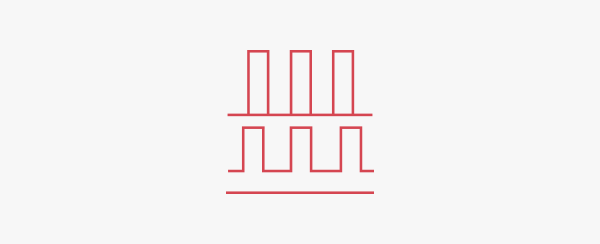

A. チョッパー（パルス）モード
- 最小10msのパルス出力が設定可能。貴金属へのめっきや鉛フリー対応部品へのめっきに適合。
- 多台数同期機能搭載オプション

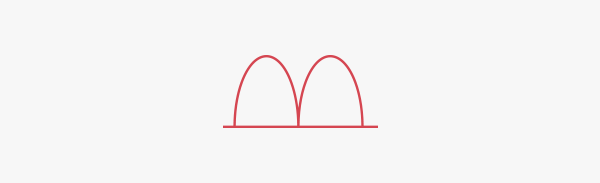

B. 単相全波モード

高速通信機能、各種オープンフィールドネットワーク（オプション対応）、電流積算機能、通電時間タイマー、運転パターンメモリー機能についてはDCAUTO HKD-Gと同じです。
積算電流計機能を搭載

リモコンオプションで、めっき液管理に有効な積算電流値の設定が可能。

共通の特長に加えて、水冷モデルでは以下の特長もございます。

耐環境性の向上（パワーモジュール部）

風冷モデルに比べて、製品内部は外気から遮断され、周囲環境から影響を受けにくい構造を実現。長期に安定した特性を維持。めっき槽近くへの設置が可能となり、出力配線の最短化による電力損失の低減にも貢献。
冷却性能の向上

周囲温度50℃までの使用環境にも対応。
（※パワーモジュールを単体でご使用のとき）
工業用水の使用が可能

機内配管には、当社独自の水管を採用し、純水だけでなく工業用水の使用も可能。

MRM共通の仕様

出力仕様

出力	制御	定電圧または定電流
	精度	電圧、電流共定格値±1%（FS）以下
	精度保証範囲	電圧、電流共定格値の10%-100%
	電流脈動率	RMS 1%以下（定格入出力においての定格値に対して）

機能一覧

●：標準装備 ○：オプション対応

機能
機能	コントロールモジュール	パワーモジュール	入出力信号
外部起動/停止	●	○	接点入力
定電圧出力/定電流出力選択	●	○	接点入力
異常出力	●	○	接点出力
出力設定信号（定電圧/定電流出力個別設定）	●	○	アナログ入力
出力電圧モニタ/出力電流モニタ	●	○	アナログ出力
RS-485通信	●	○	デジタル通信
リモコン制御	○	○	-
下点設定	○＊1	○＊1	-
積算電流プリセットカウンタ / 積算電流トータルカウンタ	○＊1	○＊1	-
ソフトスタート（1-9999秒）	○＊1	○＊1	-
起動 / 停止	○＊1	○＊1	-
出力調整（定電圧 / 定電流出力個別設定）	○＊1	○＊1	-
出力波形選択（直流・矩形波）	○＊1	○＊1	-
デジタル電圧計 / 電流計	○＊1	○＊1	-
オープンフィールドネットワーク	○＊2	○＊2	-

＊1: 操作パネル付きコントロールモジュール又は、リモコン制御オプションで対応可能となります。
＊2: オープンフィールドネットワークとしては、DeviceNet 、CC-Link 用にオプションにてご用意しています。
＊: 上記以外にも電圧・電流の異なる製品も製作可能です。
＊: 詳しい仕様についてはカタログをご覧いただくか、直接お問い合わせください。
