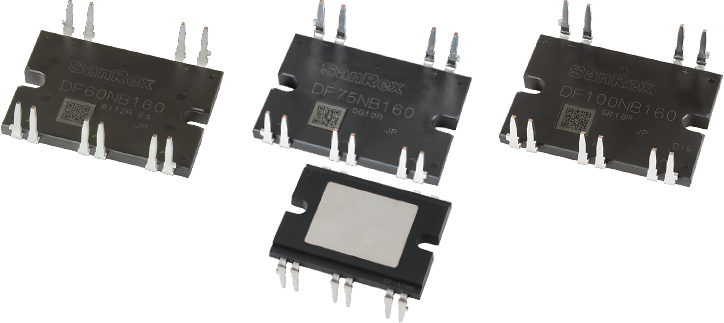

DIP型三相整流ダイオードブリッジ DF60NB160 / DF75NB160 / DF100NB160
小型かつ長期信頼性に優れたトランスファーモールドパッケージを採用したDIP型三相整流ダイオードブリッジのラインナップを60A,75A,100Aと拡充。
お客様の製品小型化に貢献し、容量別で幅広くお選びいただけます。
- 高信頼性
- 高い放熱性
- 小型化に貢献
- デュアル端子を採用
特長

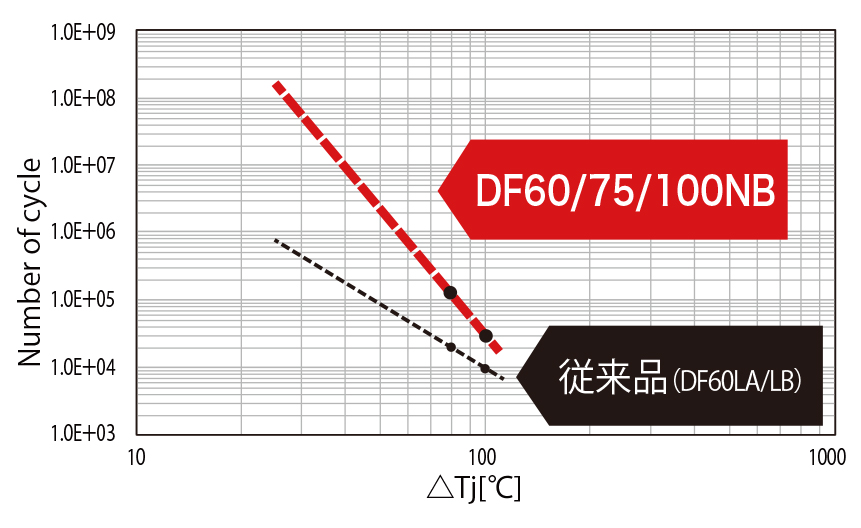

- トランスファーモールドパッケージ採用で、長期信頼性（パワーサイクル耐量）が3倍以上に向上
- 熱抵抗を大幅に低減する内部構造と銅製放熱板を採用
- 大電流容量と良好なはんだ付け性を両立する「デュアル端子」を採用
- 体積比約1/10 ※当社従来品DF60LA/LBとの比較
- 部品点数削減で省スペース化が可能。組み立て工数も削減
- 両面マーキングで、実装状態でも製品の識別が可能
- 海外向け入力AC400V系の装置に適したメサ構造高耐圧1600Vダイオードブリッジを搭載。グローバル展開にもお役立ちできます。
用途
- パッケージエアコン
- 汎用インバーター
- サーボコントローラ
- バッテリー充電器
- 各種電源装置
最大定格
特にことわらない限りTj=25℃
| 項目 | 記号 | 単位 | DF60NB160 ／ DF75NB160 ／ DF100NB160 |
|---|---|---|---|
| ピーク繰返し逆電圧 | VRRM | V | 1600 |
| ピーク非繰返し逆電圧 | VRSM | V | 1700 |
| 項目 | 記号 | 単位 | 定格値 | 条件 | |||
|---|---|---|---|---|---|---|---|
| DF60NB | DF75NB | DF100NB | |||||
| 直流出力電流 | ID | A | 60 | 75 | 100 | 三相全波整流回路 DF60NB160:Tc=110℃ DF75NB160:Tc=112℃ DF100NB160:Tc=98℃ |
|
| サージ順電流 | IFSM | A | 730/800 | 910/1000 | 910/1000 | 50/60Hz 正弦半波 1サイクル 波高値 非繰返し | |
| 電流二乗時間積 | I2t | A2s | 2600 | 4100 | 4100 | 1サイクルサージ順電流に対する値 | |
| 動作接合部温度 | Tj | ℃ | -40～+150 | - | |||
| 保存温度 | Tstg | ℃ | -40～+125 | - | |||
| 絶縁耐圧 | VISO | V | 2500 | 主端子-ケース間、AC 実効値 1分間 | |||
| 締付トルク強度 | M4 | - | N・m | 1.5 | 推奨値1.0～1.4 | ||
| 質量 | - | g | 24 | 標準値 | |||
電気的特性
特にことわらない限りTj=25℃
| 項目 | 記号 | 単位 | 規格値 | 条件 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最小 | 標準 | 最大 | ||||||||||
| DF60NB/DF75NB/DF100NB | DF60NB | DF75NB | DF100NB | DF60NB | DF75NB | DF100NB | DF60NB | DF75NB | DF100NB | |||
| 逆電流 | IRRM | mA | - | - | - | - | 8.00 | 8.00 | 8.00 | Tj=150℃ VR=1600V 印加 | ||
| 順電圧降下 | VFM | V | - | 1.08 | 1.09 | 1.16 | 1.30 | 1.30 | 1.35 | Tj=25℃ 瞬時測定 IF=60A |
Tj=25℃ 瞬時測定 IF=75A |
Tj=25℃ 瞬時測定 IF=100A |
| 閾値電圧 | V(TO) | V | - | - | - | - | 0.91 | 0.80 | 0.90 | Tj=150℃ | ||
| スロープ抵抗 | rt | mΩ | - | - | - | - | 4.90 | 5.00 | 4.50 | Tj=150℃ | ||
| 熱抵抗 | Rth(j-c) | ℃/W | - | - | - | - | 0.25 | 0.20 | 0.20 | 接合部 - ケース間（モジュール当り） | ||
| 接触熱抵抗 | Rth(c-f) | ℃/W | - | - | - | - | 0.20 | 0.14 | 0.14 | ケース - ヒートシンク間 シリコングリースの 熱伝導率≒9×10-3[W/cm・℃] |
||
