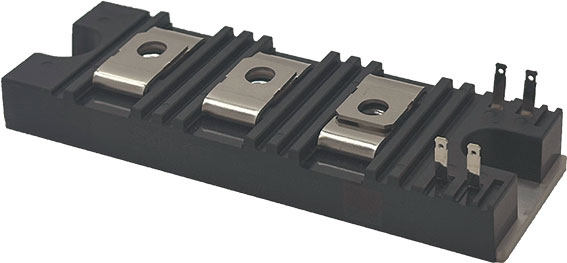

独自のパッケージ「Techno Block」を採用
1700V 2in1 SiC MOSFET モジュール
FCA300AD170(300A 1700V)
1200Vに加えラインアップをさらに拡充！
従来製品より電流容量を拡大した300A定格で、よりハイパワーな用途に最適な仕様
特長
- 高耐圧 1700Vの実現により、より効率化した回路アプリケーションが可能
- 当社独自のTechno Blockパッケージ技術※1を用いたことで小型化、長期信頼性設計※2

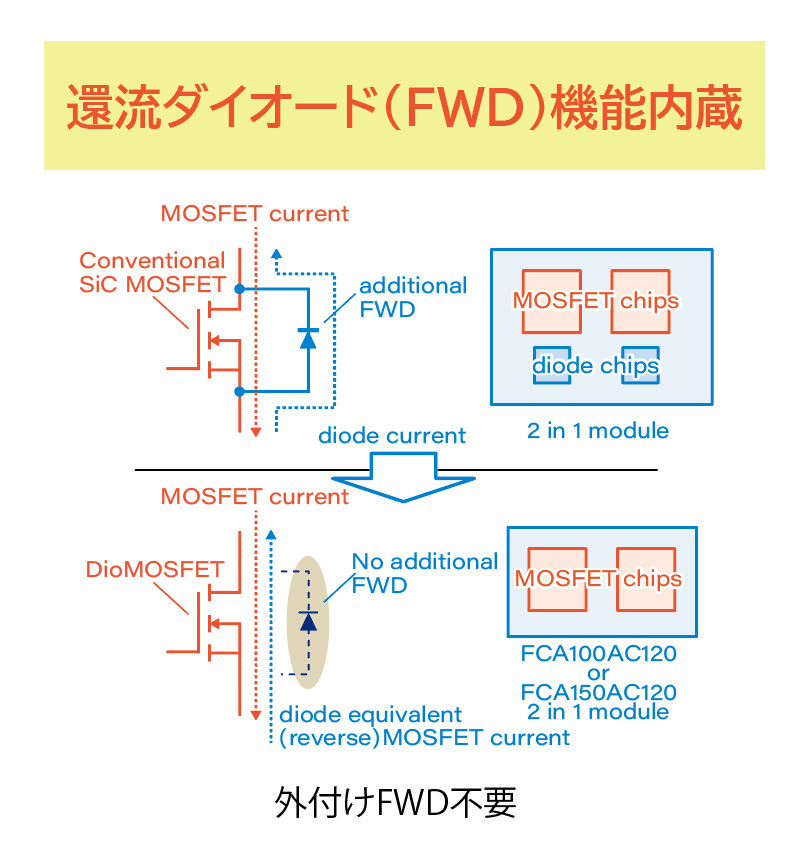

- ダイオード機能を内蔵したDioMOS（Diode integrated MOSFET）チップ搭載により、高速動作を実現
- 高温動作時でも長い短絡耐量時間を保持し保護機能の設計が容易

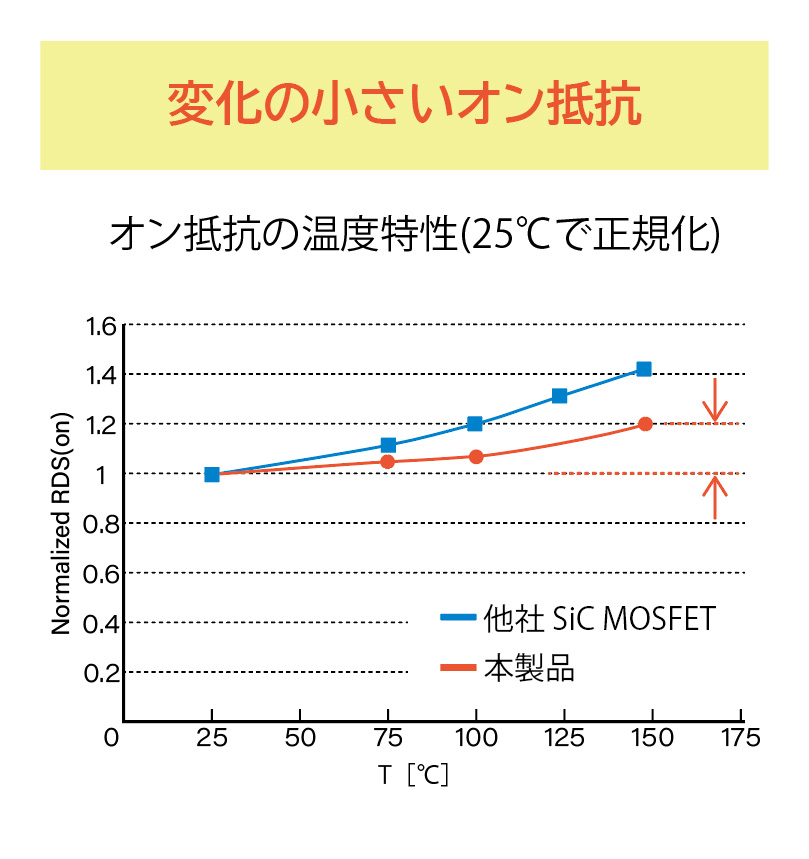

- 高温動作時でも低オン抵抗を保つ特性を持ち高出力アプリケーションに有利（他社の同一電流定格品に比べて倍近い電流の制御が可能）
- 誤動作に強いチップを搭載（Vgsth =4.0V（Typ.））ゲートのノイズ信号に対する感度が低く設計が容易
- ※1
- はんだ接合技術と、トランスファーモールド工法を組み合わせた当社独自のパッケージ技術です。
- ※2
- パワーサイクル耐量 当社従来比約3倍 （ワイヤーボンディング技術を使用しないTechno Block技術採用により従来からのパッケージ品に比べ長期信頼性の向上）
用途
- 産業用インバーター
- スイッチング電源
- 各種高周波電源 など
最大定格
特にことわらない限りTj=25℃
| 項目 | 記号 | 単位 | 定格値 | 条件 | |
|---|---|---|---|---|---|
| ドレイン-ソース電圧 | VDSS | V | 1700 | - | |
| ドレイン電流 | ID | A | 300 | VGS=20V、Tc=100℃ | |
| ID(pulse) | A | 600 | Pulse | ||
| 許容損失 | Ptot | W | 1750 | Tc=25℃ | |
| 動作接合部温度 | Tj | ℃ | -40 〜 +150 | - | |
| 絶縁耐圧 | Viso | V | 4000 | 主端子-ケース間、AC 実効値 １分間 | |
電気的特性
特にことわらない限りTj=25℃
| 項目 | 記号 | 単位 | 定格値 | 条件 | ||||
|---|---|---|---|---|---|---|---|---|
| Min. | Typ. | Max. | ||||||
| ドレイン-ソース オン抵抗 |
RDS(on) | mΩ | - | 2.7 | 5.8 | VGS=20V, ID=300A | ||
| - | 3.9 | 7.5 | VGS=20V, ID=300A, Tj=150℃ | |||||
| ドレイン遮断電流 | IDSS | μA | - | - | 600 | VDS=1700V, VGS=0V | ||
| ゲート-ソース 閾値電圧 |
VGS(th) | V | 3 | 4 | 5.2 | VDS=10V, ID=9.0mA | ||
| ゲート漏れ電流 | IGSS | nA | - | - | 600 | VGS=20V, VDS=0V | ||
| 熱抵抗 | Rth(j-c) | ℃/W | - | - | 0.07 | 接合部-ケース間(１素子当り) | ||
