製作事例 - オフセット印刷用
アルミ薄板エッチング電源

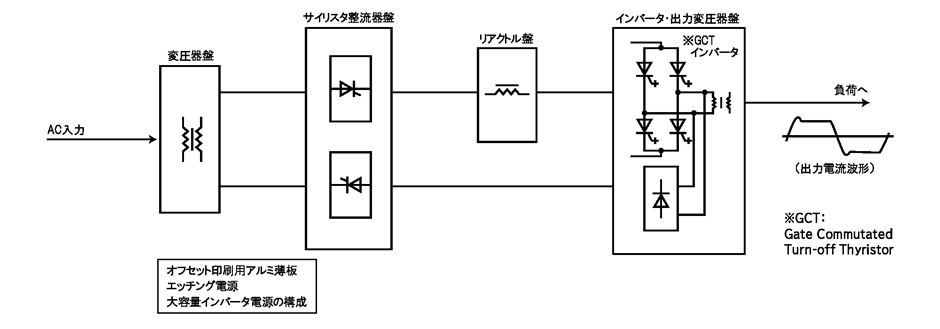

オフセット印刷に用いられるアルミ薄板においてエッチングによる表面加工を行うための大容量インバーターです。

アルミ表面の形状はエッチング用インバーター電源の出力電流波形によって決まります。

オフセット印刷では、表面加工処理されたアルミ薄板にインクをのせて印刷しています。印刷用インクの「のり」を良くするために、その表面をエッチング処理（微細な凹凸を形成）をすることで版の寿命を延ばし、にじみのないきれいな印刷が可能となります。当社は、品種による最適な波形選定に加えて、特殊な制御方法と大容量化のご要望にお応えします。

概要

1. 大容量出力
   両極性出力で20,000A～30,000Aの大電流に対応。
2. 出力波形の波形制御
   出力波形は任意の波形を忠実に再現。msecオーダーの波形の立ち上がりや立ち下がりの微妙な設定にも追従する制御方式を採用しています。
3. 高精度の周波数制御
   商用周波数近辺の出力周波数微調整の制御が可能。
4. インバーター間で同期運転可能
   同時に2台のインバーターを使用する場合には相互の出力波形のタイミングを制御が可能。
