DIP型三相整流ダイオードブリッジ量産開始のお知らせ
当社は、このほどトランスファーモールドパッケージを採⽤したDIP 型三相整流ダイオードブリッジの量産を開始いたしました。
【概要】
業務⽤エアコンや産業⽤ロボットのインバータ部には、近年、⼩型化や⾼い信頼性を実現するためDIP(デュアル・インライン・パッケージ)型のIPM(インテリジェント・パワー・モジュール)が多く採⽤されています。

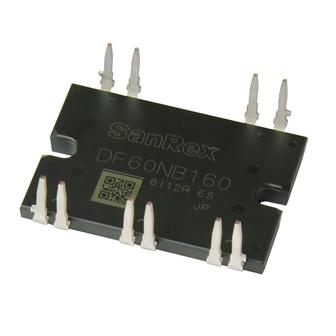

当社ではこのたび、50A 以上の容量帯のIPM ⽤⼊⼒整流ダイオードとして、同⼀プリント基板上に実装可能なDIP 型 三相整流ダイオードモジュールDF60NB160 を開発いたしました。熱抵抗を⼤幅に低減する内部構造と銅製放熱板を採⽤、さらに出⼒60A クラスでは業界初となるトランスファーモールドパッケージで、当社従来型の同容量モジュールと同等の性能を持ちながら体積⽐で約1/10 を実現。また3 倍以上の⻑期信頼性(パワーサイクル耐量)を実現。
メサ構造1600V ⾼耐圧ダイオードチップを搭載しており、⼊⼒AC400V 系の装置にも使⽤可能です。
型 式 | 耐電圧 | 電流容量 | 順電圧降下 | 熱抵抗 | 外形サイズ | |
標準 | 最大 | |||||
DF60NB160 | 1600V | 60A | 1.08V | 1.30 V | 0.25℃/W | 45.0×32.0×16.0㎜ |
【特⻑】
1. ⻑期信頼性が3 倍以上に
トランスファーモールドパッケージ採⽤でパワーサイクル耐量(⻑期信頼性)向上
2. 体積⽐約1/10

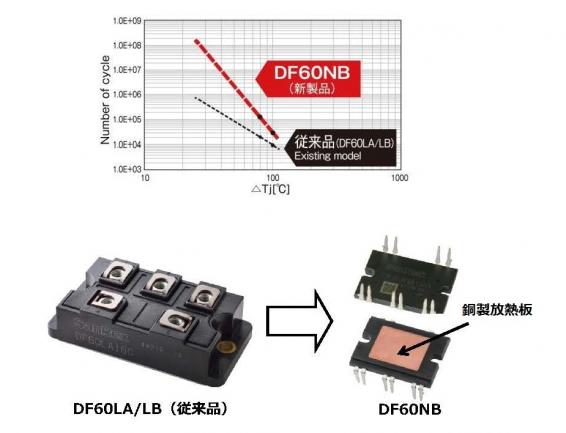

熱抵抗を⼤幅に低減する内部構造と銅製放熱板採⽤で当社従来機種(DF60LA/LB)に対し体積⽐約1/10 を実現
3. 省スペース化
単相ブリッジの複数個使いを集約可能部品点数削減により、省スペース・組み⽴て⼯数の削減を実現
4. デュアル端⼦採⽤
⼤電流容量と良好なはんだ付け性を両⽴
5. 両⾯マーキング
実装状態でも製品識別可能
【主な⽤途】
パッケージエアコン
汎⽤インバータ
サーボコントローラ
バッテリー充電器
各種電源装置
【⽣産⼯場】
岡⼭⼯場:〒708-1312 岡⼭県勝⽥郡奈義町柿1741
【価格】
当社営業までお問い合わせください。
※本プレスリリースに記載されている内容は発表時点の情報です。予告なしに内容が変更となる場合もあります。
あらかじめご了承ください。
