2022.4.27
开始销售SOT-227包装IGBT模块GSA系列
本公司这次将从2022年4月开始销售SOT-227包装IGBT模块GSA系列。
通过将低Vce(sat)型和高速切换型这两种类型上线,可以满足客户的广泛要求。
【产品简介】
Tj(max): 150℃
Type | IGBT | FWD | Rthj-c ℃/W |
Fig No. |
|||||||
Vᴄᴇꜱ V |
Vɢᴇꜱ V |
IC | Vᴄᴇ(sat) V |
Vɢᴇ(th) V |
ton | toff | trr | ||||
A | ℃ | μs | μs | ns | |||||||
GSA75AA120 | 1200 | ±20 | 75 | 57 | 3.9 | 6.3 | 115 | 275 | 125 | 0.25(IGBT) | 23 |
GSA100AA60 | 600 | ±20 | 100 | 113 | 1.5 | 6.7 | 1260 | 8780 | – | 0.25 | 23 |
【特長】
- 小型、高可靠性封裝
・ 小型、高可靠性SOT-227标准封裝 ・ 可以直接安装到散热片上 ・ 支持绝缘耐压2500V ・ 符合RoHS标准
・・・・GSA100AA60・・・・
-
- 追求在低开关频率范围内的低损耗
・采用了我们公司独特的专用IGBT芯片,实现了低Vce(sat)(Tj=125℃ Vce(sat)1.21V Typ.))
- 追求在低开关频率范围内的低损耗
【主要用途】
▶AC/DC TIG焊接机
▶UPS等旁路AC开关
▶表面处理用正反向脉冲电源
・・・・GSA75AA120・・・・
-
- 优异的高速性能(40~70kHz)
・采用高速性能特殊化的IGBT芯片,配合IGBT搭载了最佳设计的高速二极管
- 优异的高速性能(40~70kHz)
【主要用途】
▶焊接机/切割机
▶感应加热用电源
▶开关电源
▶不间断电源 (UPS)

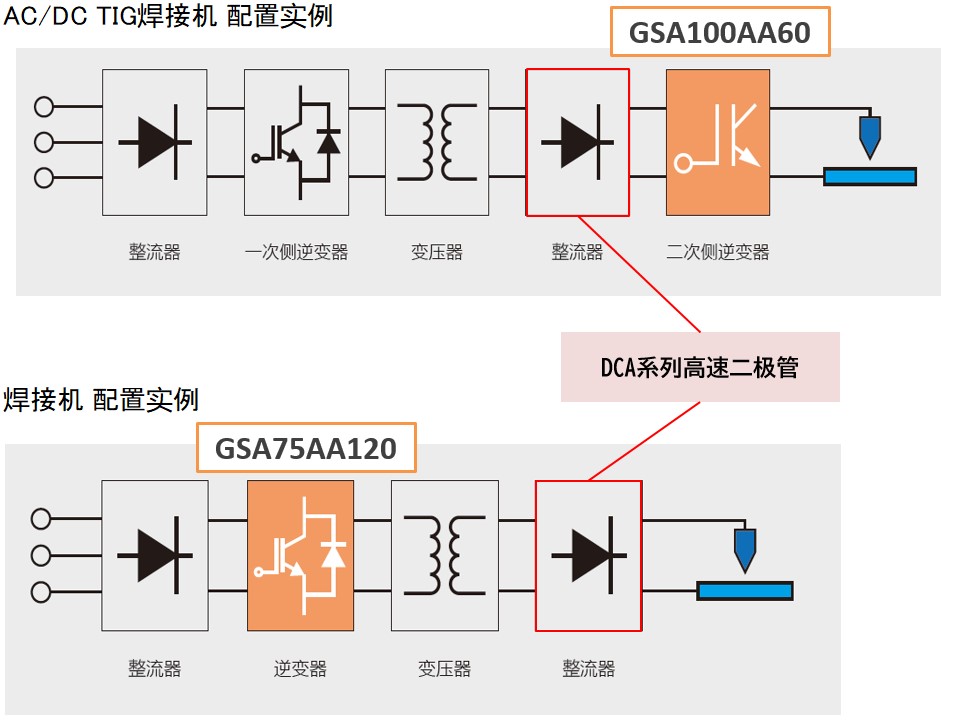

与SOT-227 封装中的其他器件相结合,有助于实现安装器件的小型化
【对环境的关怀】
本产品符合RoHS※指令(2011/65/EU及(EU)2015/863)。
※ Restriction of the use of certain Hazardous Substances in electrical and electronic equipment.
【价格】
请咨询本公司半导体营业部。
※本新闻稿记载的内容是发布时的信息。也有没有预告而变更内容的情况。请谅解。
