功率调整器 Electric Power Regulator

功率调整器 功率调整器

适应网络的高功能单元

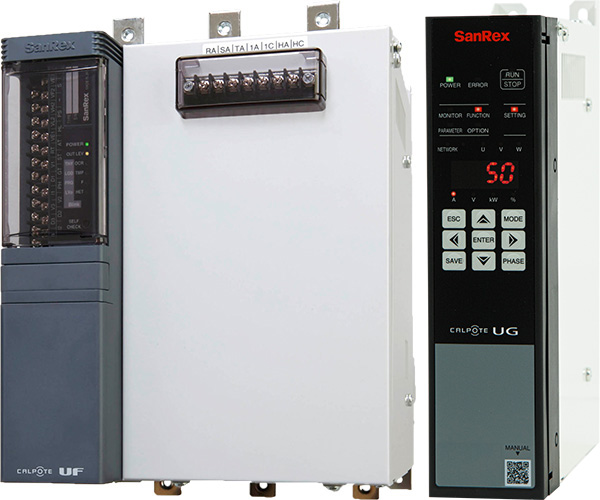

本公司的可控硅式功率调整器,由于其操作性和可靠性高,在各方面都得到了广泛的利用。本公司一直以来开发、制造作为功率控制核心的半导体、硅元件。长期以来提供高可靠性的功率调整器,承蒙惠顾。根据多年来的成果开发了高功能型“UF系列”,在主电路部采用本公司制造的可控硅模块(绝缘型),实现了小型轻量化。
提高了在控制盘上安装多个单元时的安装密度。控制电路部采用数字控制方式。搭载了丰富多彩的保护功能和可选功能,实现了大幅度的性能提高。不仅如此,还推出提高了控制性能的通用型SPU系列。

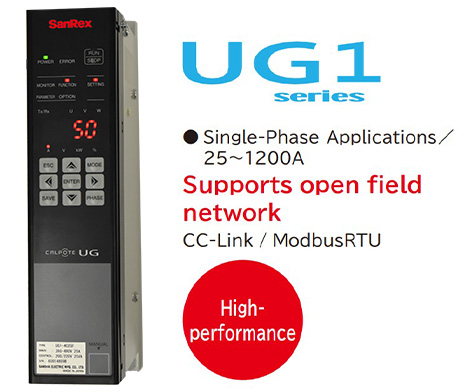

CALPOTE 高功能型「UF-1 series」单相用 UF1/25-1200A

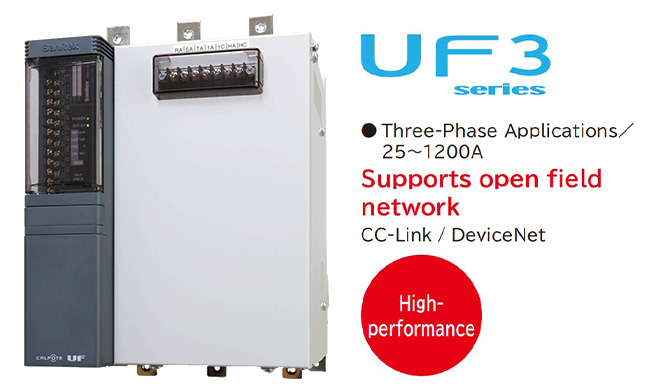

CALPOTE 高功能型「UF-3 series」 三相用 UF3/25~1200A

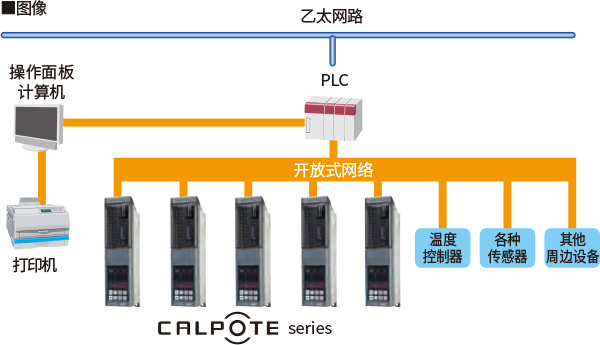

适用于开放型现场总线网络

本公司的产品在业界率先搭载了CC-Link等开放网络通信。通过该功能,可以与电脑、PLC等控制设备相互连接,也容易与厂家匹配。通过RS232C等专用通信,不需要麻烦的程序开发和专用基板。(无法对应部分机型。)

  • 作为可选功能,通过将通信单元连接到各单元,最多可在同一电缆上连接63台单元。
  • 可通过电脑设置输出电压、电流、功率监控及信号。

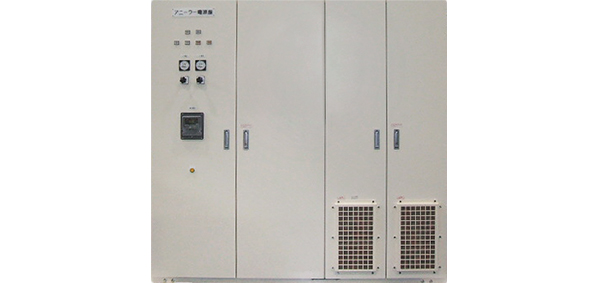

也可以制作加热器控制盘

利用具有从钣金件、铜排和线束的一体化的工厂的优势,制作由功率调整器的周边电路和多个单元组成的加热器控制盘。

规格

输入规格 相数 单相、三相
电压 100V系(100/110/120V±10%)
200V系(200/220/254V±10%)
400V系(380/400/440/460/480V±10%)
※控制电源 AC200/220V
频率 50/60Hz±5%
输出规格 电流 25/35/50/75A(自然冷却)
100/150/250/350/450A(风冷)
600/800/1200A(准标准/风冷)
使用环境 环境温度 动作:-10〜50℃ 保存:-20〜70℃
相对湿度 30~90%RH
工作环境 无腐蚀性气体,粉尘,及振动
绝缘耐力 绝缘强度 AC2000V/min(100・200V系)
AC2500V/min(400V系)
绝缘电阻 20MΩ以上(DC500Vmegger)
控制方式 相位控制,周期控制(连续式,间欠式)
控制输入 (1)ON/OFF信号 比设定温度低的时候,变成ON的接点
(2)电流信号 DC4~20mA(单元输入电阻250Ω)
(3)电压信号 DC1~5V,DC0~5V(单元输入电阻13KΩ)
(4)其他电流信号及电压(需要信号变换器)
起动停止方式 软起动/下降方式(标准0.5秒,通过表示面板可任意设定)
限制电流 可设定额定电流的50~110%(只限位相控制)
输出特性 直线特性 ±3% F.S(通过输出10~90%)
下点设定:设定最低输出电压
斜率设定:设定最大输出功率
保护 (1)过电流保护
(2)短路保护
(3)过热保护(额定100A单元以上)
附属品(每本体1台) 可变电阻器×1个,旋纽×1个

请联系我们进行定制

通过将标准品按照客户自己的使用条件进行定制,可以提高现场作业的效率。
通过本公司在电源机器制造上长年积累的实际成果和经验,来满足客户的要求。
