高速二极管 DBA200ZA20
经过多年开发的优化技术可提供出色的高速恢复特性（trr :Typ 50ns）。
由于具有足够的雪崩耐受能力，它们也是替代肖特基势垒二极管的理想选择。
什么是雪崩耐受性？
当对半导体器件施加超过额定值的反向电压时，电流会因雪崩击穿而流动。
此时可承受的能量（电流）用雪崩承受能力表示。
特点与普通器件相比，抗雪崩能力更强的器件被雪崩电流击毁的可能性更小。
特点
- 经过多年开发的优化技术可提供出色的高速恢复特性（trr :Typ 50ns）。
- 具有足够的雪崩耐受能力，适合取代肖特基势垒二极管

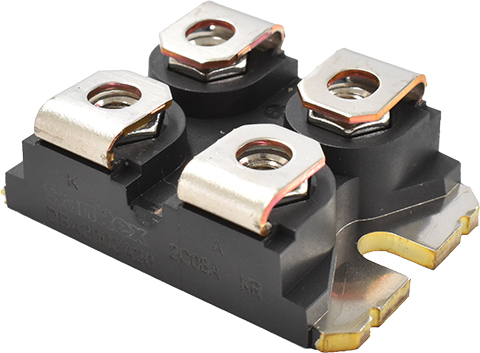

- 采用紧凑、高度可靠的 SOT-227 标准封装
- 可以直接安装到散热片上
- 耐压高达 2500 V
用途

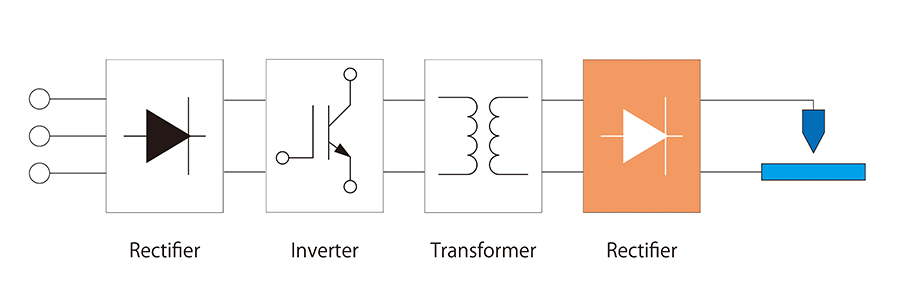

- 焊机二次侧快速整流
- 开关模式电源
- 感应加热电源
使用事例
与我们生产的其他 SOT-227 封装器件组合使用，有助于实现安装设备的小型化。
最大额定
除非另有说明一般 Tj=25℃
| 项目 | 符号 | 单位 | 额定值 | 条件 | ||
|---|---|---|---|---|---|---|
| 反向直流电压 | VR(DC) | V | 200 | |||
| 平均正向电流 | IF(AV) | A | 100 | DC, Tc=98℃ (per element) | ||
| 绝缘耐压 | VISO | V | 2500 | AC RMS value 1 min | ||
| 雪崩电流（单发） | IAS | A | 40 | V=100V、 L=1.15mH | ||
| 剪切头雪崩功率（重复性） | PARM | W | 45000 | Tp = 10 μs | ||
| 工作结温 | Tj | ℃ | - 40 ～ +150 | |||
电气特性
除非另有说明一般 Tj=25℃
| 项目 | 符号 | 单位 | 额定值 | 条件 | ||
|---|---|---|---|---|---|---|
| 最低 | 标准 | 最大 | ||||
| 反向电流 | IR | mA | 0.5 | 5 | Tj=Tjmax、 VR=VR(DC)、（per element） | |
| 正向电压 | VF | V | 1 | 1.15 | IF=100A、（per element） | |
| 阈值电压 | V(to) | V | 0.84 | 0.96 | Tj = 25℃ | |
| 0.62 | 0.7 | Tj=Tjmax | ||||
| 反向恢复时间 | trr | ns | 50 | 65 | IF=100A、 VR=100V、 -di/dt=200A /μs、（per element） | |
| 热阻 | Rth(j-c) | ℃/W | 0.25 | Junction - inter-chase（Per module） | ||
