采用独自的包装「Techno Block」
2合1 高速二极管模块

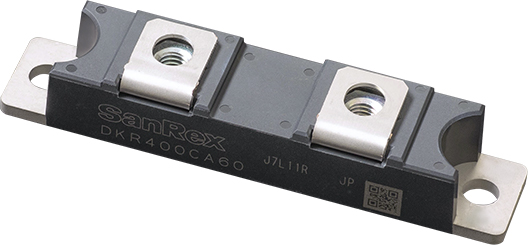

DKR400CA60
我们公司的高速二极管芯片，采用独自的包装「Techno Block※」实现了高可靠性，可在高温下运作以及小型化轻量化
- ※
- 将金属夹住芯片双面焊接与一体注塑成型工艺相组合的技术，不使用焊线工艺，从而实现了长期可靠性和小型化。Techno Block是我们公司的商标。
特点
通过采用独自的包装「Techno Block」

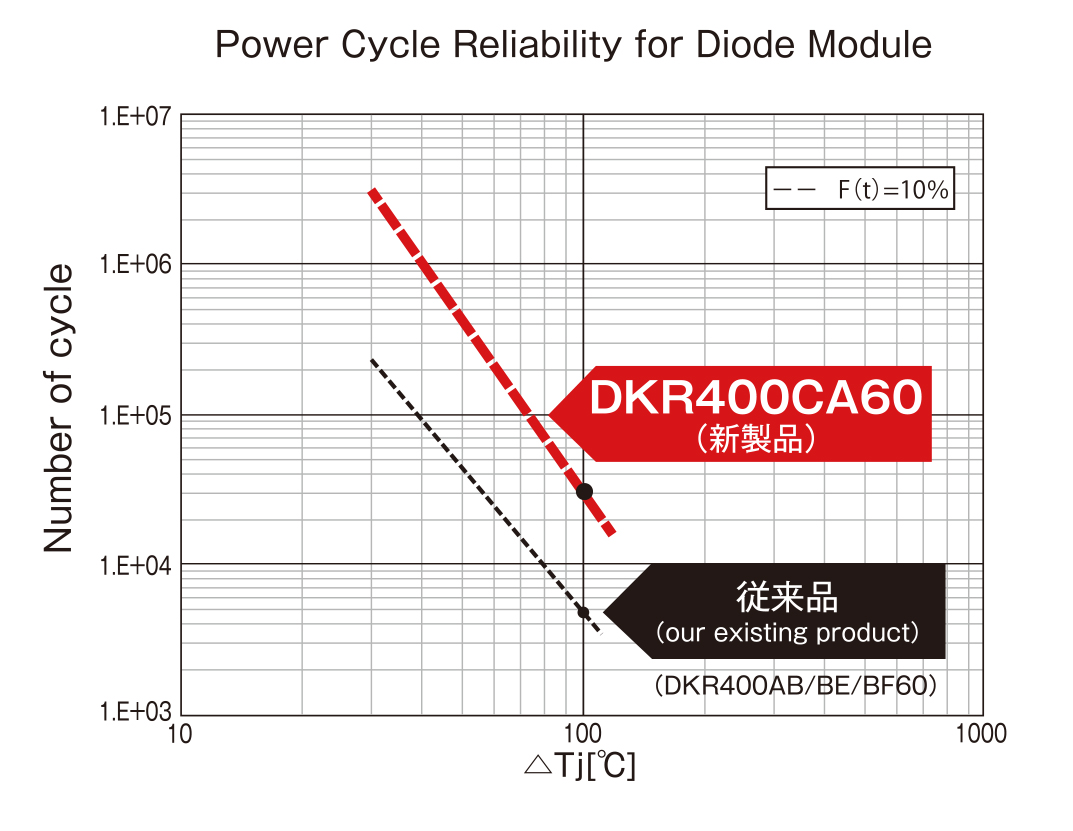

- 功率循环耐量提高了5倍以上（@△Tj = 100℃）
- 体积小，重量轻，可在高温下工作（Tj = 150）
用途
- 电焊机
- 等离子切割机
- 电镀设备
最大额定
除非另有说明一般Tj＝25℃
| 项目 | 符号 | 单位 | 额定值 | |
|---|---|---|---|---|
| 反向峰值电压 | VRRM | V | 600 | |
| 直流反向电压 | VR(DC) | V | 480 | |
| 项目 | 符号 | 单位 | 额定值 | 条件 | |
|---|---|---|---|---|---|
| 平均正向电流 | 每个模块 | IF | A | 400 | DC Tc=105℃ |
| 每个素子 | 200 | DC Tc=105℃ | |||
| 正向浪涌电流 | IFSM | A | 5100/5600 | 50/60Hz 正弦半波1 周期, 波峰值, 非重复 | |
| 电流平方和时间的乘积 | I2t | A2s | 130000 | 1 周期浪涌导通电流的值 | |
| 工作结温 | Tj | ℃ | -40～+150 | - | |
| 保存温度 | Tstg | ℃ | -40～+125 | - | |
| 拧紧扭矩 | 安装（M6) | - | N・m | 4.7 | 推荐值2.5～3.9 |
| 端子（M6） | 4.7 | 推荐值2.5～3.9 | |||
| 重量 | - | g | 71 | - | |
电气特性
除非另有说明一般 Tj=25℃
| 项目 | 符号 | 单位 | 规格值 | 条件 | |||
|---|---|---|---|---|---|---|---|
| 最低 | 标准 | 最大 | |||||
| 反向电流 | IRRM | mA | - | - | 200 | Tj=125℃ 峰值重复反向电压下的单相半波 | |
| 正向压降 | 每个模块 | VFM | V | - | 1.40 | 1.60 | IFM=400A, 瞬时测量 |
| 每个素子 | - | 1.40 | 1.60 | IFM=200A, 瞬时测量 | |||
| 反向恢复时间 | 每个模块 | trr | ns | - | 120 | 200 | IF=400A, -di/dt=400A/μs |
| 每个素子 | - | 120 | 200 | IF=200A, -di/dt=200A/μs | |||
| 热阻 | 每个素子 | Rth(j-c) | ℃/W | - | - | 0.14 | 接合部 - 外壳间 |
