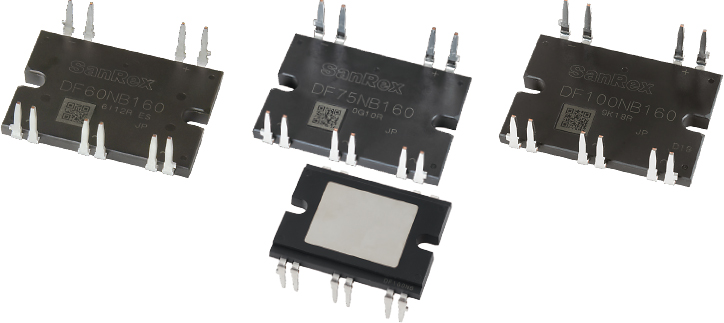

DIP型三相整流桥 DF60NB160 / DF75NB160 / DF100NB160
我们已经扩大了DIP型三相整流管的产品阵容,分别达到60A,75A和100A。这些产品采用了小型且可长期可靠使用的一体注塑成型工艺封装,它有助于客户产品的小型化,并且可以按容量进行广泛选择。
- 高可靠性
- 高散热
- 有助于小型化
- 使用双端子
特点

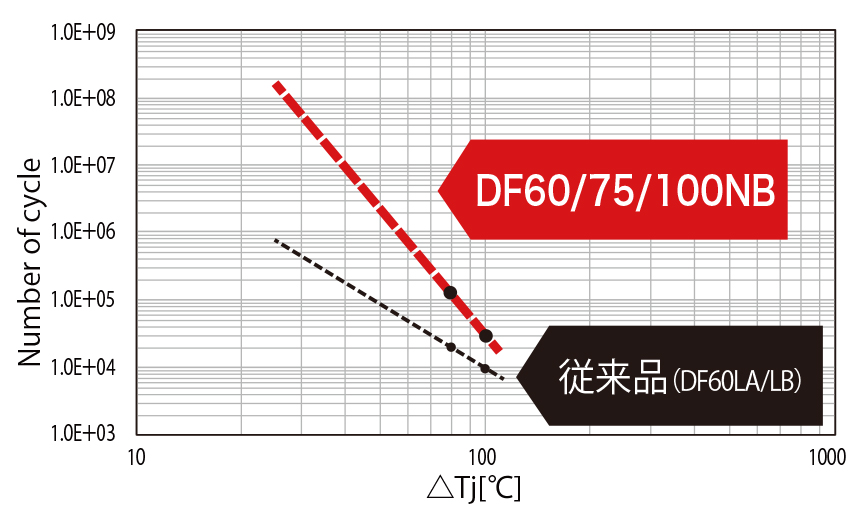

- 通过使用传递模具封装,长期可靠性(电源循环耐久性)增加了三倍以上
- 采用可大大降低热阻的内部结构和铜散热片
- 使用具有高电流容量和良好可焊性的“双端子”
- 体积比约为1/10 ※与我们的过去产品DF60LA / LB相比
- 通过使用传递模具封装,长期可靠性(电源循环耐久性)增加了三倍以上
- 双面标记即使在安装状态下也可以识别产品
- 配备具有台面结构的高耐压1600V二极管芯片,适用于海外市场的400VAC输入设备。这对于全球扩张也很有用。
用途
- 空调
- 通用变频器
- 伺服控制器
- 充电器
- 各种电源装置
最大额定
除非另有说明一般 Tj=25℃
项目 | 符号 | 单位 | DF60NB160 / DF75NB160 / DF100NB160 |
---|---|---|---|
反向峰值电压 | VRRM | V | 1600 |
非重复反向峰值电压 | VRSM | V | 1700 |
项目 | 符号 | 单位 | 额定值 | 条件 | |||
---|---|---|---|---|---|---|---|
DF60NB | DF75NB | DF100NB | |||||
直流输出电流 | ID | A | 60 | 75 | 100 | 三相全波整流电路, DF60NB160:Tc=110℃ DF75NB160:Tc=112℃ DF100NB160:Tc=98℃ |
|
正向浪涌电流 | IFSM | A | 730/800 | 910/1000 | 910/1000 | 50/60Hz 正弦半波 1 周期 波峰值 非重复 | |
电流平方和时间的乘积 | I2t | A2s | 2600 | 4100 | 4100 | 1周期浪涌导通电流的值 | |
工作结温 | Tj | ℃ | -40~+150 | - | |||
保存温度 | Tstg | ℃ | -40~+125 | - | |||
绝缘耐压 | VISO | V | 2500 | 主端子 - 外壳间 AC 有效值 1 分钟 | |||
拧紧扭矩强度 | M4 | - | N・m | 1.5 | 推荐值:1.0~1.4 | ||
重量 | - | g | 24 | 标准值 |
电气特性
除非另有说明一般 Tj=25℃
项目 | 符号 | 单位 | 额定值 | 条件 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
最低 | 标准 | 最大 | ||||||||||
DF60NB/DF75NB/DF100NB | DF60NB | DF75NB | DF100NB | DF60NB | DF75NB | DF100NB | DF60NB | DF75NB | DF100NB | |||
反向电流 | IRRM | mA | - | - | - | - | 8.00 | 8.00 | 8.00 | Tj=150℃ VR=1600V 加载 | ||
正向压降 | VFM | V | - | 1.08 | 1.09 | 1.16 | 1.30 | 1.30 | 1.35 | Tj=25℃ 瞬时测量 IF=60A |
Tj=25℃ 瞬时测量 IF=75A |
Tj=25℃ 瞬时测量 IF=100A |
阈值电压 | V(TO) | V | - | - | - | - | 0.91 | 0.80 | 0.90 | Tj=150℃ | ||
斜率电阻 | rt | mΩ | - | - | - | - | 4.90 | 5.00 | 4.50 | Tj=150℃ | ||
热阻 | Rth(j-c) | ℃/W | - | - | - | - | 0.25 | 0.20 | 0.20 | 接合部 - 外壳间( 每一个模块) | ||
接触热阻 | Rth(c-f) | ℃/W | - | - | - | - | 0.20 | 0.14 | 0.14 | 外壳 - 散热器间(每个模块) 导热硅胶的热传导率≒9×10-3[W/cm・℃] |
