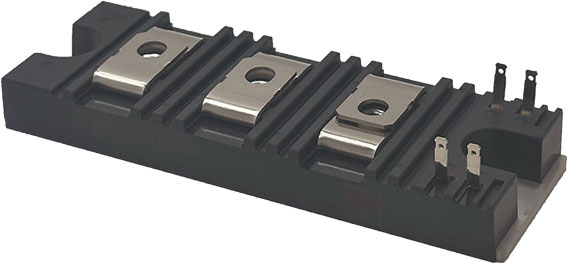

采用独自的包装「Techno Block」
1700V 2合1 SiC MOSFET 模块
FCA300AD170(300A 1700V)
在1200V的基础上进一步扩充产品系列!
额定300A电流容量比传统产品更大,非常适合更高功率的应用需求。
特点
- 通过实现高耐压1700V,实现更高效的电路应用。
- 采用本公司独有的Techno Block封装技术※1,具备小型化和长期可靠性设计※2。

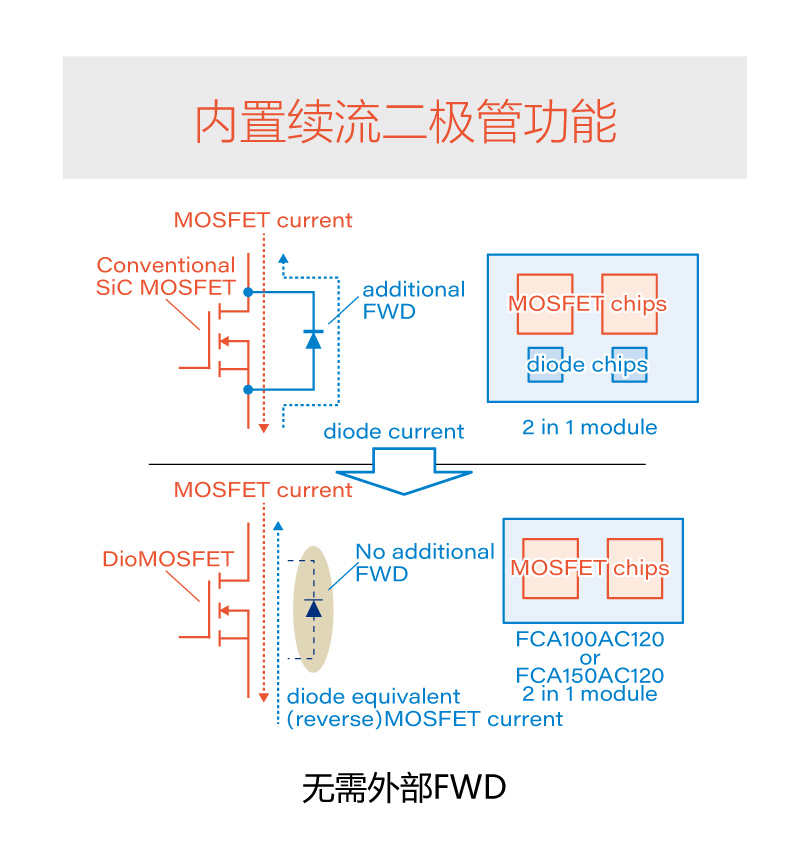

- 搭载集成二极管功能的DioMOS(集成二极管的MOSFET)芯片,实现高速操作。
- 即使在高温工作时也能保持较长的短路耐受时间,保护功能设计更简便。

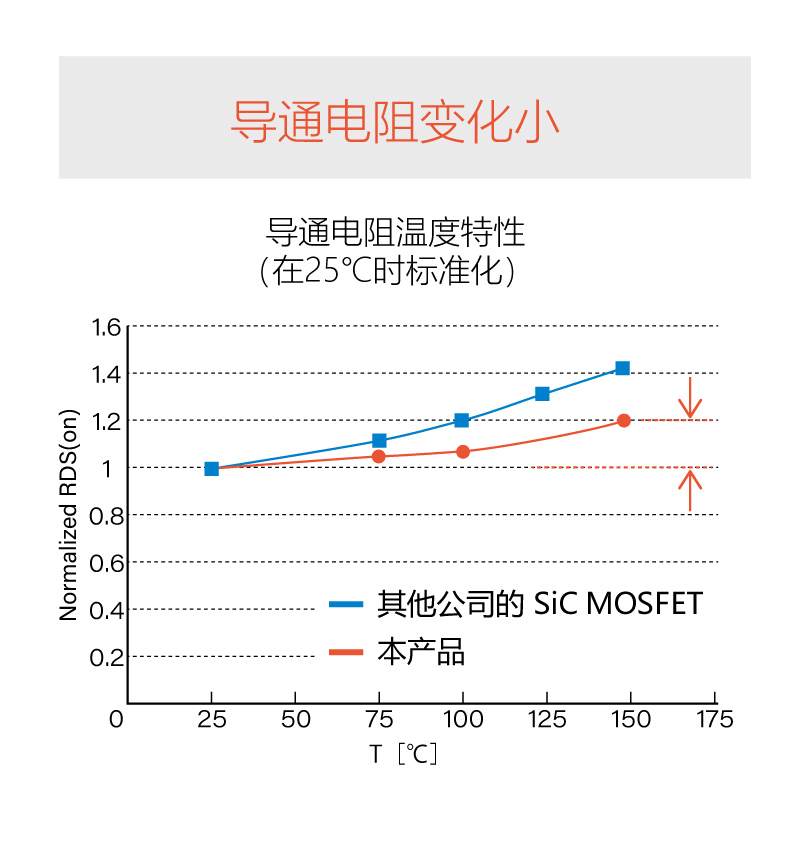

- 在高温工作时也能保持低导通电阻的特性,有利于高功率应用(与其他公司相同电流额定产品相比,几乎能控制两倍的电流)。
- 搭载抗误动作的芯片(Vgsth = 4.0V(典型值)),对栅极噪声信号的敏感性低,设计更简便。
- ※1
- 本公司独有的封装技术,将焊接技术与转移模塑工艺相结合。
- ※2
- 功率循环耐受能力约为本公司传统产品的3倍(采用无线键合技术的Techno Block技术,相较于传统封装产品提高了长期可靠性)。
用途
- 工业逆变器
- 开关电源
- 高频电源 など
最大额定
除非另有说明一般 Tj=25℃
项目 | 符号 | 单位 | 额定值 | 条件 | |
---|---|---|---|---|---|
漏极电压 | VDSS | V | 1700 | - | |
漏极电流 | ID | A | 300 | VGS=20V、Tc=100℃ | |
ID(pulse) | A | 600 | Pulse | ||
电力流失 | Ptot | W | 1750 | Tc=25℃ | |
工作结温 | Tj | ℃ | -40 to +150 | - | |
绝缘耐压 | Viso | V | 4000 | AC 60Hz 1min |
电气特性
除非另有说明一般 Tj=25℃
项目 | 符号 | 单位 | 規格值 | 条件 | ||||
---|---|---|---|---|---|---|---|---|
最小 | 标准 | 最大 | ||||||
漏极导通电阻 | RDS(on) | mΩ | - | 2.7 | 5.8 | VGS=20V, ID=300A | ||
- | 3.9 | 7.5 | VGS=20V, ID=300A, Tj=150℃ | |||||
漏极熔断电流 | IDSS | μA | - | - | 600 | VDS=1700V, VGS=0V | ||
门极阈值电压 | VGS(th) | V | 3 | 4 | 5.2 | VDS=10V, ID=9.0mA | ||
门极漏电流 | IGSS | nA | - | - | 600 | VGS=20V, VDS=0V | ||
热阻 | Rth(j-c) | ℃/W | - | - | 0.07 | 接合部 - 外壳间(每个素子) |
