2018.9.25
DIP型三相整流二极管电桥量产通知
我们最近开始批量生产使用传递模具封装的DIP型三相整流二极管电桥。
【概述】
近年来,DIP(双列直插式封装)型IPM(智能电源模块)已被广泛应用于商用空调和工业机器人的逆变器部分,以实现小型化和高可靠性。我是。
我们已经开发了DIP型三相整流二极管模块DF60NB160,该模块可以与IPM的输入整流二极管安装在同一印刷板上,电容带为50 A或更高。它采用可大大降低热阻的内部结构和铜制散热板,是业界首款输出60A级的传递模具封装,其性能与传统的相同容量模块相同,但体积却很大达到约1/10。此外,它的长期可靠性(功率循环承受能力)达到三倍以上。
它配备了具有台面结构的1600V高耐压二极管芯片,也可以用于输入AC400V系统。
模型 | 耐压 | 当前容量 | 正向压降 | 热阻 | 外型尺寸 | |
标准 | 最大值 | |||||
DF60NB160 | 1600V | 60A | 1.08伏 | 1.30伏 | 0.25℃/瓦 | 45.0 x 32.0 x 16.0毫米 |
[特殊长度]

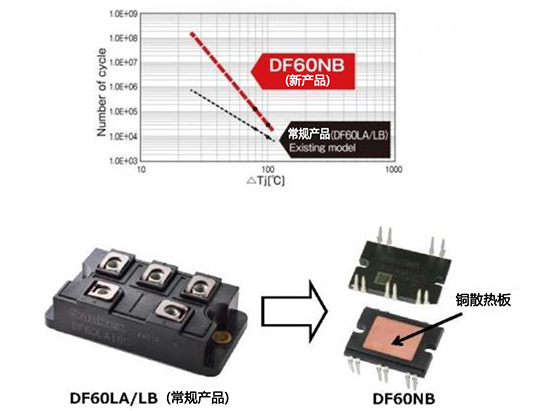

1. 长期可靠性提高了两倍以上
采用传递模具封装,提高了电源循环能力(长期可靠性)
2. 音量约1/10
通过使用内部结构可大大降低热阻并使用铜散热板,可实现约传统型号(DF60LA / LB)体积的1/10。
3. 节省空间
可以合并使用多个单相电桥,通过减少零件数量,可以节省空间并减少组装数量。
4. 双重边缘采用
电流容量大,焊接性好
5. 双面打标
即使在安装状态下也可以识别产品
[主要用途]
包装空调
通用变频器
伺服控制器
充电器
各种电源
[生产工厂]
冈⼭工厂:冈⼭县胜田郡中义町加基1741 708-1312
【价钱】
请联系我们的销售部门。
*本新闻稿中包含的信息为发布之时。内容如有更改,恕不另行通知。
请注意。
