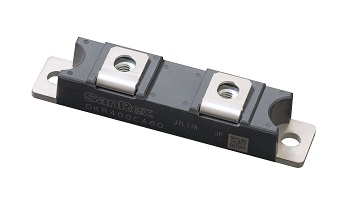

高信頼性と軽量化を実現した600V耐圧 非絶縁型高速ダイオードモジュールの量産を開始

当社はこのほど、600V耐圧、2素子入り、電流容量400A(200Ax2) の非絶縁型高速ダイオードモジュールの量産を開始いたしました。

【発売の狙い】
溶接機やプラズマ切断機などの二次側整流用途には、高耐圧で、スイッチングロスが小さく、かつ逆リーク電流が小さい高速ダイオードが用いられます。
当社は、このほど、高速ダイオードチップに、独自のパッケージ「Techno Block ※」を組み合わせることで、優れた長期信頼性、高温動作および小型・軽量化を実現しました。



【製品の概要】

製品名	>型　式	構成	耐電圧	電流容量	trr	サイズ
非絶縁型 高速ダイオード モジュール	DKR400CA60	ダイオード 2in1	600V	400A (200A×2)	120ns (typ.)	16.0×93.0×20.2㎜

【新製品の特長】

ポッティングタイプの当社従来品に代わり、独自のパッケージ「Techno Block」を採用
1. 高いパワーサイクル耐量を実現: 従来比5倍以上
2. 高温動作が可能: Tj=150℃
3.小型・軽量化: 現行比10%の軽量化

※ はんだ接合で金属とチップを挟み込む構造に、トランスファーモールド工法を組み合わせた、小型・高放熱・高信頼性のパッケージ。
　 Techno Blockは当社の商標です。



【主な用途】
・溶接機
・プラズマ切断機
・めっき装置



【環境への配慮】
本製品はRoHS※指令(2011/65/EUおよび(EU)2015/863)に準拠しています。
※ Restriction of the use of certain Hazardous Substances in electrical and electronic equipment.



【今後の展望】
当社が得意とするトランスファーモールド工法パッケージと、ラインナップを拡充することで、各種電源装置の高信頼性・高効率化、および小型・低コスト化に貢献してまいります。



※本プレスリリースに記載されている内容は発表時点の情報です。
予告なしに内容が変更となる場合もあります。
あらかじめご了承ください。
