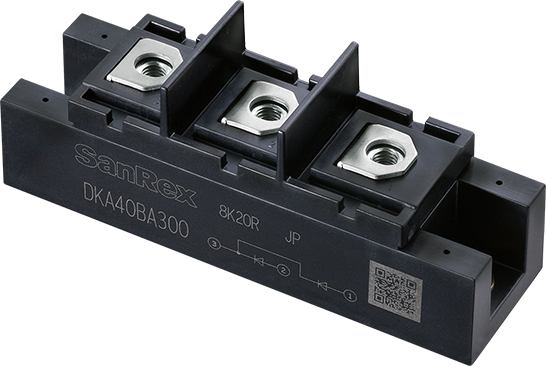

高耐压防回流二极管 DKA40BA300
考虑到安全性，必须使用反向耐压高于光伏系统防反二极管模块串电压两倍的产品。随着光伏发电系统高电压化的推进，我们开发了可用于DC 1500V串的超高耐压3000V和低损耗防反二极管模块。※
作为防反二极管模块的领先制造商，我们将继续为可再生能源市场做出贡献。
- ※
- 根据JIS C 0364-7-712：2008（IEC 60364-7-712 Ed. 1.0：2002（b）），将防反二极管的反向耐压规定为串电压的两倍。
特点
- 直流反向耐压3000V（每个芯片）绝缘型封装
- 采用我们公司独特的技术，、在高耐压的同时实现了「低损耗」「高散热」的性能
-
高压组串的优点
组串的高电压化减轻了发电系统的 总损耗从而提高了发电效率。
另外，由于减少了并联组串的数量，可以减少“线长”和“汇流箱的回路数”，从而降低了安装成本。
用途
- 光伏汇流箱
- 蓄电设备等直流电路防反
最大额定
除非另有说明一般 Tj=25℃
| 项目 | 符号 | 单位 | 额定值 | |
|---|---|---|---|---|
| 直流反向电压 | VR(DC) | V | 3000 | |
| 项目 | 符号 | 单位 | 额定值 | 条件 | |
|---|---|---|---|---|---|
| 平均正向电流 | IF(AV) | A | 20 | DC Tc=125℃ | |
| 正向浪涌电流 | IFSM | A | 830/910 | 50/60Hz, 正弦波, 波峰值, 非重复 | |
| 电流平方和时间的乘积 | I2t | A2s | 3440 | 1周期浪涌导通电流的值 | |
| 绝缘耐压 | VISO | V | 4500 | 主端子－外壳间, AC 有效值 1分钟 | |
| 工作结温 | Tj | ℃ | -40～+150 | - | |
| 保存温度 | Tstg | ℃ | -40～+125 | - | |
| 拧紧扭矩 | 安装（M6) | - | N・m (kgf・cm) |
4.7(48) | 推荐值 2.5～3.9 (25～40） |
| 端子（M5) | 2.7(28) | 推荐值 1.5～2.5 (15～25） | |||
| 重量 | - | g | 150 | 标准值 | |
电气特性
除非另有说明一般 Tj=25℃
| 项目 | 符号 | 单位 | 规格值 | 条件 | ||
|---|---|---|---|---|---|---|
| 最低 | 标准 | 最大 | ||||
| 反向电流 | IR | mA | - | - | 10 | VR=3000V, Tj=150℃ |
| 正向电压 | VF | V | - | 0.94 | 1.15 | IF=20A. 瞬时测量 |
| 热阻 | Rth(j-c) | ℃/W | - | - | 0.64 | 接合部 - 外壳间（每一个素子） |
| 接触热阻 | Rth(c-f) | ℃/W | - | 0.09 | - | 外壳 - 散热器间（每个模块） 导热硅胶的热传导率≒9×10-3[W/cm・℃] |
