全球认证基础设施建设项目测试评价及研究用模拟器系统

针对新能源对应功率调节器的评价系统

导入背景

国立研究开发法人产业技术综合研究所　福岛可再生能源研究所为了促进国内外的再生能源的普及，正在进行太阳能发电、风力发电、氢利用、地热等能源管理和周边技术的开发，客户导入了本公司5MVA的模拟器系统，该系统拥有针对功率调节器正确再现各个能源的特性和状况的技术。
因此，3MW（兆瓦）级的大容量系统互联功率调节器的验证和评价考试成为可能。

产品和特点

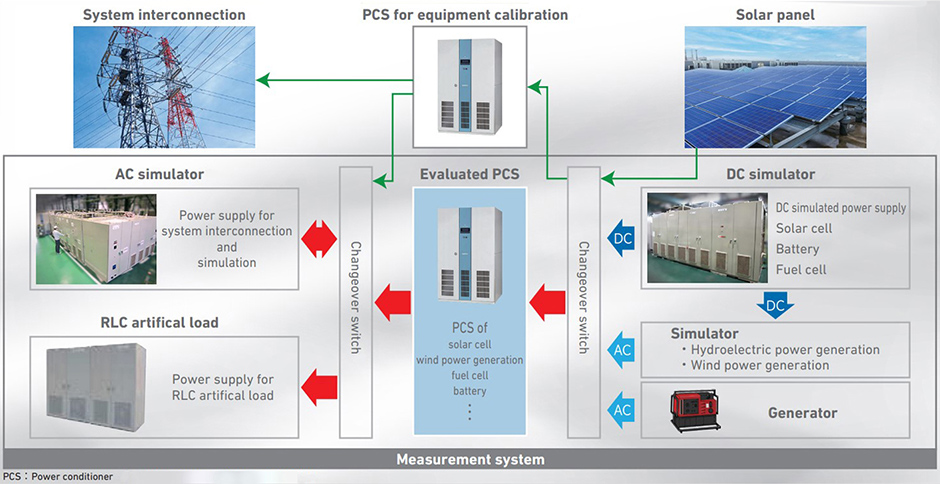

measurement system

模拟器系统在测试评估系统连功率调节器时是不可或缺的。本公司拥有针对太阳能电池、燃料电池、风力发电、小水力发电等各种新能源对应的功率调节器，正确再现各个能源的特性和状态的技术，我们为功率调节器的评估组织和功率调节器制造商做出贡献。

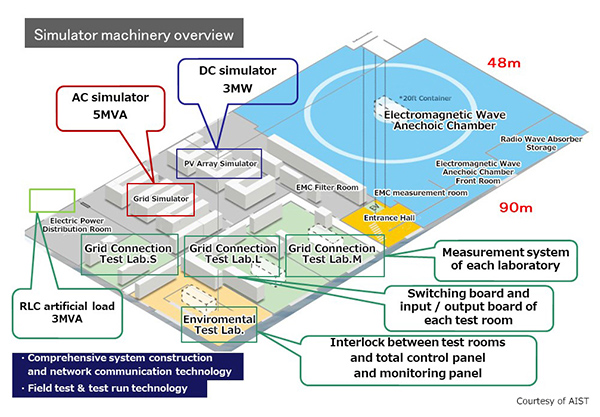

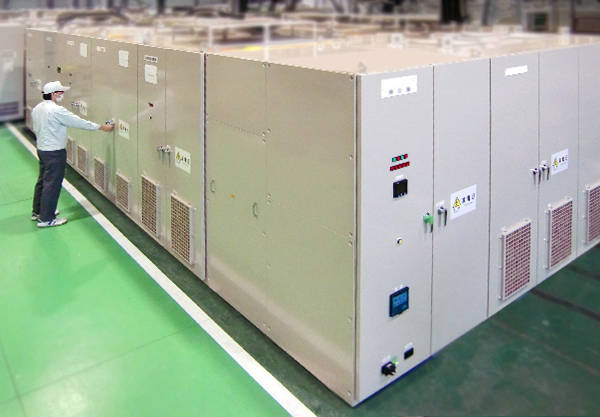

AC模拟器 5MVA

为了测试输电网系统连接时的功率调节器的性能、动作，会使停电、电压、频率变动等系统状态发生变化。通过叠加高阶谐波40阶，可以再现各个地区实际发生的交流波形。

DC模拟器 3MW

再现了太阳能电池、风力发电中各种天气和异常时输出的变化。

RLC模拟负载装置 3MVA

为了测试和评价系统联系保护装置的单独运行，是制造发电量和平衡的负荷状态的装置。

测量系统

用于测量和记录系统连用功率调节器的性能。

产品规格

AC模拟器

绝缘方式	商用频率绝缘变压器内置型
输出容量	±125kVA/±300kVA/±500kVA±835kVA/±1670kVA（可通过并行运行来扩展容量）
输出电压	AC0～576V
交流输出侧	三相3线/三相4线、中性点接地
系统输入方式	三相3线、AC420V±10%、50/60Hz

DC模拟器

绝缘方式	商用频率绝缘变压器内置型
输出容量	±300kW/±550kW/±550kWx2电路/±550kWx3次路（可通过并行运行来扩展容量）
输出电压	DC0V～1000V
系统输入方式	三相3线、AC420V±10%、50/60Hz

※详情请看这里（英文）。

客户信息

国立研究开发法人产业技术综合研究所
福岛可再生能源研究所

关于产业技术综合研究所

作为日本最大的公共研究机构，致力于创造对日本产业和社会有用的技术，并将其实用化，以及将革新性的技术领域连接到事业化的“桥梁”的作用。为了建立一个可持续发展的社会，他们的目标是通过绿色技术创造一个繁荣和环保的社会，通过生命技术创造一个健康和安全的生活。

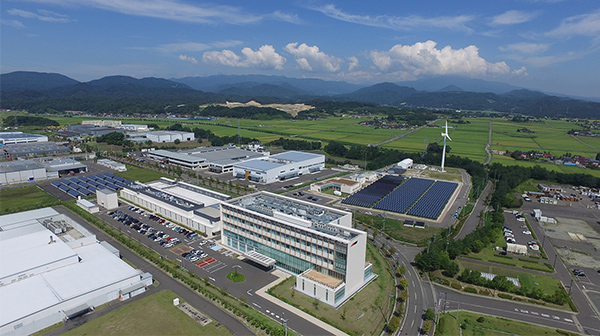

福岛可再生能源研究所

福岛可再生能源研究所接受政府的“东日本大地震后复兴的基本方针”（2011年7月），于平成26年4月开设。
「以推进向世界开放的可再生能源研究开发和“通过新产业的集成为复兴做出贡献”为使命，与来自国内外的众多人士共同活动。

产品咨询

请联系我们进行定制

通过将标准品按照客户自己的使用条件进行定制，可以提高现场作业的效率。
通过本公司在电源机器制造上长年积累的实际成果和经验，来满足客户的要求。
